# DFU 02
## Planning & Normalization

---

## Database Design

----

#### Step 1

Requirements analysis

* Planning
* System Definition

----

#### Step 2

Database Design

* Conceptual model
* Logical model
* Physical model

----

#### Step 3

Implementation

* Structure and Implementation
* Data Implementation
* Testing

---

## Entity Relations

----

### Diagram Levels

| Features | Conceptual | Logical | Physical |
| :------- | :--------: | :------: | :------: |
| Entities | ✓ | ✓ | ✓ |
| Relationships | ✓ | ✓ | ✓ |
| Attributes | | ✓ | ✓ |
| Attributes Types | | ❕ | ✓ |
| Keys | | ❕ | ✓ |

----

### Entities

Objects or concepts in the system that store data (e.g., Customer, Order).

----

### Relations

Connections between entities that show how they interact.

----

### Attributes

Properties of details that describe an entity (e.g. Customer Name, Order Date).

----

### Attribute Types

The kind of data an attribute holds, such as text, number, or date.

----

### Keys

Unique identifiers that distinguish records and define relationships (e.g., primary key, foreign key).

---

## Diagram Syntax

----

### Diagram Notations

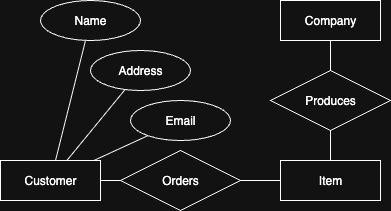

#### Common ERD Notation

![Common ERD Notation](/assets/dfu-example-common-erd.drawio.png)

----

### Diagram Notations

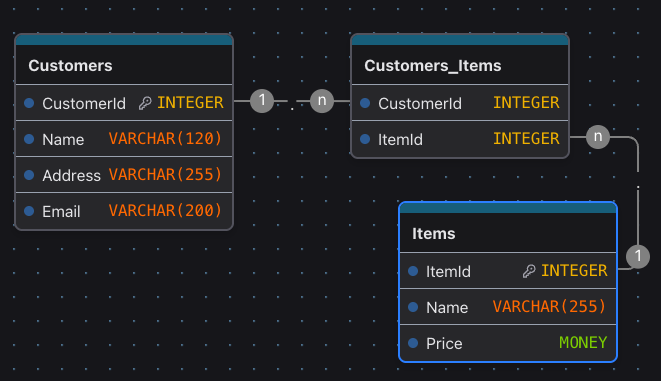

#### IDEF1X Notation

![IDEF1X](/assets/dfu-example-idef1x.png)

----

### Cardinality Notation

#### Chen Notation

* Uses **numbers** or **words** near the relationship line
* Examples:
    * `1` or `one`
    * `n` or `many`
    * Sometimes `(0,1)`, `(1,1)`, `(0,n)`, `(1,n)` for optionality and multiplicity

----

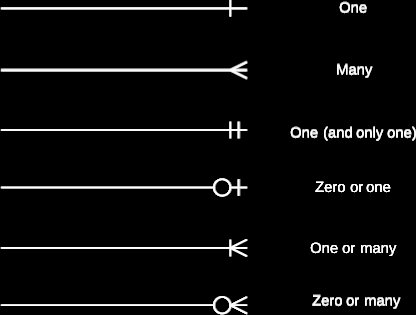

### Crows Feet Notation

* Uses symbols on the line ends
* ![crows feet notation](/assets/dfu-example-crows-notation.png)

----

### UML Class Diagram Style

* Uses **multiplicity** ranges written as text near the line
* Examples:
    * `1..1` (exactly one)
    * `0..1` (zero or one)
    * `0..*` (zero or many)
    * `1..*` (one or many)

----

### ERD Notation vs level of detail

---

## Normalization

---

## 1NF (First Normal Form)

----

### Hvad er 1NF?

* 1NF er den første normalform i databasedesign.
* Målet er at sikre atomiske værdier i tabeller
* Ingen gentagne grupper eller multi-værdi felter
* 1NF er grundlaget for de andre normalformer.

----

### Krav for 1NF

* Alle attributter skal være atomiske (ikke delelige)
* Ingen gentagne kolonner (e.g. farve1, farve2)
* Ingen multiværdier i samme celle
* Alle rækker skal være unikke

----

### Eksempel på overtrædelse af 1NF

**Customers**
| customerId | name | phones |
| :--------- | :--- | :----- |
| 1 | Mika | 12345678, 87654321 |
| 2 | Anna | 23456789 |
| 3 | Lars | 34567890, 09876543 |

**Problemet:** feltet `phones` indeholder flere værdier

----

### Løsning for 1NF

**Customer**
| customerId | name |
| :--------- | :--- |
| 1 | Mika |
| 2 | Anna |
| 3 | Lars |

</div>
<div>

**CustomerPhones**
| customerId | phone    |
| :--------- | :------- |
| 1          | 12345678 |
| 1          | 87654321 |
| 2          | 23456789 |
| 3          | 34567890 |
| 3          | 09876543 |

</div>
</div>

- Telefonnumre er flyttet til en ny tabel
- Relation via `customerId`

----

### Opsummering af 1NF

- 1NF sikrer ...
    - atomiske værdier
    - ingen gentagne kolonner
    - ingen multiværdier i samme felt
- Løsningen er typisk flere tabeller

----

## 1NF Opgaver

[https://ucl.kjc.dk/dfu/dfu-02-exercises-1nf.html](/dfu/dfu-02-exercises-1nf.html)

---

## 2NF (Second Normal Form)

----

### Hvad er 2NF?

- 2NF fjerner **partielle funktionelle afhængigheder**

- En ikke-nøgle-attribut må **ikke** være afhængig af **en del** af en sammensat primærnøgle

- Hvisprimærnøglen er **enkel (èn kolonne)**, er tabellen i 2NF, så snart den er i 1NF

----

### Terminologi (kort)

- **Sammesat nøgle** = primærnøgle med flere kolonner

- **Ikke-nøgle-attribut** = kolonne, der ikke er del af primærnøglen

- **Partial funktionel afhængighed** = når en ikke-nøgle-attribut er afhængig af kun en del af en sammensat nøgle

----

### Krav for 2NF

- Tabellen skal være i 1NF

- Tabellen skal have en sammensat primærnøgle

- Ingen ikke-nøgle-attributter må være afhængige af kun en del af den sammensatte nøgle

----

### Eksempel på overtrædelse af 2NF

**OrderLines**

| orderId | productId | productName | unitPrice | quantity |
| :------ | :-------- | :---------- | :-------- | :------- |
| 1       | 101       | Widget A    | 9.99      | 2        |
| 1       | 102       | Widget B    | 19.99     | 1        |
| 2       | 101       | Widget A    | 9.99      | 1        |

- PK: **(orderId, productId)**

- `productName` og `unitPrice` afhænger kun af `productId`, ikke hele nøglen `(orderId, productId)` => **partial afhængighed**

----

### Løsning for 2NF

**Products**

| productId | productName | unitPrice |
| :-------- | :---------- | :-------- |
| 101       | Widget A    | 9.99      |
| 102       | Widget B    | 19.99     |

</div>
<div>

**OrderLines**

| orderId | productId | quantity |
| :------ | :-------- | :------- |
| 1       | 101       | 2        |
| 1       | 102       | 1        |
| 2       | 101       | 1        |

</div>
</div>

- Nu afhænger alle ikke-nøgle-attributter i **OrderLines** af hele den sammensatte nøgle (`orderId`, `productId`)
- Produkternes beskrivende felter er flyttet til en separat **Products** tabel

----

### Tommelfingerregler til 2NF

- Har tabellen en **sammensat nøgle**? Tjek for partielle afhængigheder

- Alt der **kun** afhænger af en **del** af nøglen, skal i en **egen tabel**

- Har tabellen en **enkel nøgle**? 1NF => 2NF automatisk (partielle afhængigheder kan ikke opstå)

----

### Opsummering af 2NF

- Forudsætter **1NF**
- 2NF: ignen **partielle** funktionelle afhængigheder
- Relevans især ved **sammensat primærnøgle**; ved **enkel nøgle** gælder: 1NF => 2NF
- Gevinst: mindre redundans og færre **opdaterings-/indsætnings-/sletningsanomalier**

----

## 2NF Opgaver

[https://ucl.kjc.dk/dfu/dfu-02-exercises-2nf.html](/dfu/dfu-02-exercises-2nf.html)

---

## 3NF (Third Normal Form)

----

### Hvad er 3NF?

- 3NF forudsætter at tabellen er i 2NF

- 3NF fjerner **transitive funktionelle afhængigheder**

- En ikke-nøgle-attribut må **ikke** være afhængig af en anden ikke-nøgle-attribut

----

### Terminologi (kort)

- **Transitiv funktionel afhængighed** = når en ikke-nøgle-attribut er afhængig af en anden ikke-nøgle-attribut
- **Ikke-nøgle-attribut** = kolonne, der ikke er del af primærnøglen
- **Funktionel afhængighed** = når værdien af én kolonne bestemmer værdien af en anden kolonne
- **Primærnøgle** = kolonne(r) der unikt identificerer en række

----

### Krav for 3NF

- Tabellen skal være i 2NF

- Ingen ikke-nøgle-attributter må være afhængige af andre ikke-nøgle-attributter

- Alle ikke-nøgle-attributter skal være direkte afhængige af hele primærnøglen

----

### Eksempel på overtrædelse af 3NF

**Orders**

| orderId (pk) | customerId | customerName | customerCity |
| :----------- | :--------- | :----------- | :----------- |
| 5001 | C10 | Mika | Copenhagen |
| 5002 | C20 | Anna | Aarhus |

- FDs (functional dependencies): `orderId -> customerId`, og `customerId -> customerName, customerCity`

- Derfor: **orderId -> customerCity** (transitivt via customerId) -> brud på 3NF

----

### Løsning for 3NF

**Customers**

| customerId (pk) | customerName | customerCity |
| :-------------- | :----------- | :----------- |
| C10 | Mika | Copenhagen |
| C20 | Anna | Aarhus |

</div>
<div>

**Orders**

| orderId (pk) | customerId (fk) |
| :----------- | :-------------- |
| 5001 | C10 |
| 5002 | C20 |

</div>
</div>

- Nu bestemmer **customerId** kundedata i **Customers**, og **Orders** refererer kun med FK
- Transitiv afhængighed elimineret

----

### Sådan opdager du 3NF-brud (i praksis)

- Find **kandidatnøgler** og liste over forretnings FD's (funktionelle afhængigheder)

- Alt, der beskriver en **anden entitet**, skal højst sandsynligt i **egen table**

----

### Opsummering af 3NF

- Forudsætter **2NF**
- 3NF: ingen **transitive** funktionelle afhængigheder
- Gevinst: mindre redundans, færre **opdaterings-/indsætnings-/sletningsanomalier**
- Ofte den ønskede normalform i praksis

----

## 3NF vs BCNF
### Hvad er forskellen (helt enkelt)

----

### Først: hvad vil vi?

- Minimere redundans og anamolier

- Holde tabellerne nemme at validere med nøgler og FD's

- Balancere **teori** (BCNF strammere) og **praktik** (3NF bevarer ofte regler)

----

### BCNF (Boyce-Codd Normal Form)

- **3NF** For hver FD `X -> A` gælder:
    - enten er **X** en (super) **nøgle**
    - eller **A** er **primary attribute** (en del af en kandidatnøgler)

- **BCNF** For hver FD `X -> A` skal **X** være en (super nøgle) ingen undtagelser

----

### Oversat

- 3NF tillader èn undtagelse (hvis højresiden er "key-attribut")

- BCNF tillader **ingen** undtagelser

----

### Eksempel

**Registrations**

| studentId (pk) | courseId (pk) | instructor |
| :------------- | :------------ | :--------- |
| 1 | 101 | Dr. Smith |
| 2 | 102 | Dr. Jones |
| 1 | 103 | Dr. Smith |

- FDs: `studentId, courseId -> instructor` og `instructor -> courseId`

----

## Løsning

**Registrations**

| studentId (pk) | courseId (pk) |
| :------------- | :------------ |
| 1 | 101 |
| 2 | 102 |
| 1 | 103 |

</div>
<div>

**Courses**

| courseId (pk) | instructor |
| :------------ | :--------- |
| 101 | Dr. Smith |
| 102 | Dr. Jones |
| 103 | Dr. Smith |

</div>
</div>

- Nu er alle FD's i begge tabeller baseret på nøgler => både 3NF og BCNF
- Hvis vi havde en FD `instructor -> studentId`, ville det være i 3NF (fordi `studentId` er en key attribut),

----

## Opsummering af 3NF vs BCNF

- **3NF** tillader undtagelser hvis højresiden er en key-attribut
- **BCNF** kræver at alle FD's er baseret på nøgler
- BCNF er en strengere form end 3NF
- I praksis er 3NF ofte tilstrækkeligt og mere fleksibelt

----

### 3NF Opgaver

[https://ucl.kjc.dk/dfu/dfu-02-exercises-3nf.html](/dfu/dfu-02-exercises-3nf.html)

---
